ТТР1-МА02512-Л1Д

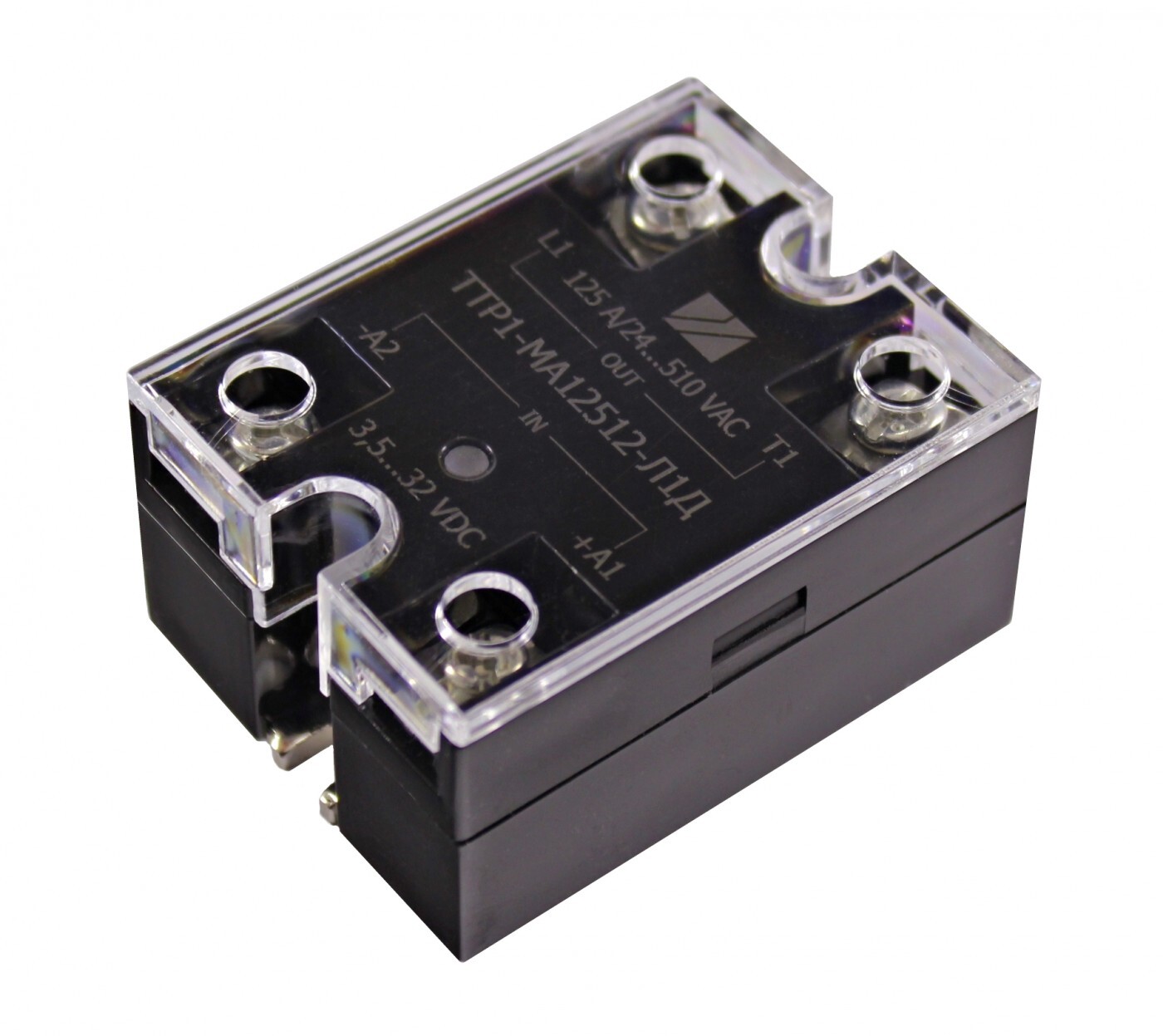

ТТР1-МА Однофазное твердотельное реле 25А переменного тока с коммутацией при переходе фазы через "0"
Производитель: Протон импульс
3 290 р.
Кол-воКупить
- Управляющий сигнал - 3,5...32 VDC
- Коммутация в "нуле" фазы
- Максимальный коммутируемый ток -25/40/63/80/100/125А
- Реле выполнено в инновационном корпусе, имеет индикацию включения
- Защита от перенапряжения по выходу с помощью защитных диодов
- Специальная защитная крышка, защищающая от поражения электрическим током
Входные характеристики
| Наименование параметра, единица измерения | 25А | 40А | 63А | 80А | 100А | 125А |
| Входное напряжение во включенном состоянии,В | 3,5…32DC | |||||
| Входное напряжение во включенном состоянии,В | -3,5…1,6DC | |||||
| Время включения, мс(f=50Гц), мс | 10 | |||||
| Время выключения, мс(f=50Гц), мс | 10 | |||||
Выходные характеристики
| Наименование параметра, единица измерения | 25А | 40А | 63А | 80А | 100А | 125А |
| Коммутируемое напряжение среднеквадратичное значение,В | 24…510 | |||||
| Максимальное пиковое напряжение,В | ±800* | |||||
| Ток утечки на выходе, мА | ±1 | |||||
| Критическая скорость нарастания выходного напряжения,В/мкс | 500 | |||||
| Максимальный коммутируемый ток, среднеквадратичное значение | 25 | 40 | 63 | 80 | 100 | 125 |
| Ударный ток, А | 250 | 400 | 630 | 800 | 1000 | 1200 |
| Максимальне остаточное напряжение, В | 1,5 | |||||
| Тепловое сопротивление переход-радиатор, °С/Вт | 1,8 | 1 | 0,6 | 0,3 | 0,3 | 0,25 |
| Ограничено схемой защиты | ||||||
| Наименование | U ком., B | I ком., A | Корпус | Цена, руб. с НДС |
|---|---|---|---|---|
| ТТР1-МА02512-Л1Д | 240 | 25 | Л1 | 3 290,00 |
| ТТР1-МА04012-Л1Д | 240 | 40 | Л1 | 4 790,00 |
| ТТР1-МА06312-Л1Д | 420 | 63 | Л1 | |
| ТТР1-МА08012-Л1Д | 420 | 80 | Л1 | |
| ТТР1-МА10012-Л1Д | 420 | 100 | Л1 | |
| ТТР1-МА12512-Л1Д | 420 | 125 | Л1 |
- U ком. — максимальное коммутируемое напряжение, среднеквадратичое значение, B
- I ком. — коммутируемый ток (среднеквадратическое значение), A
