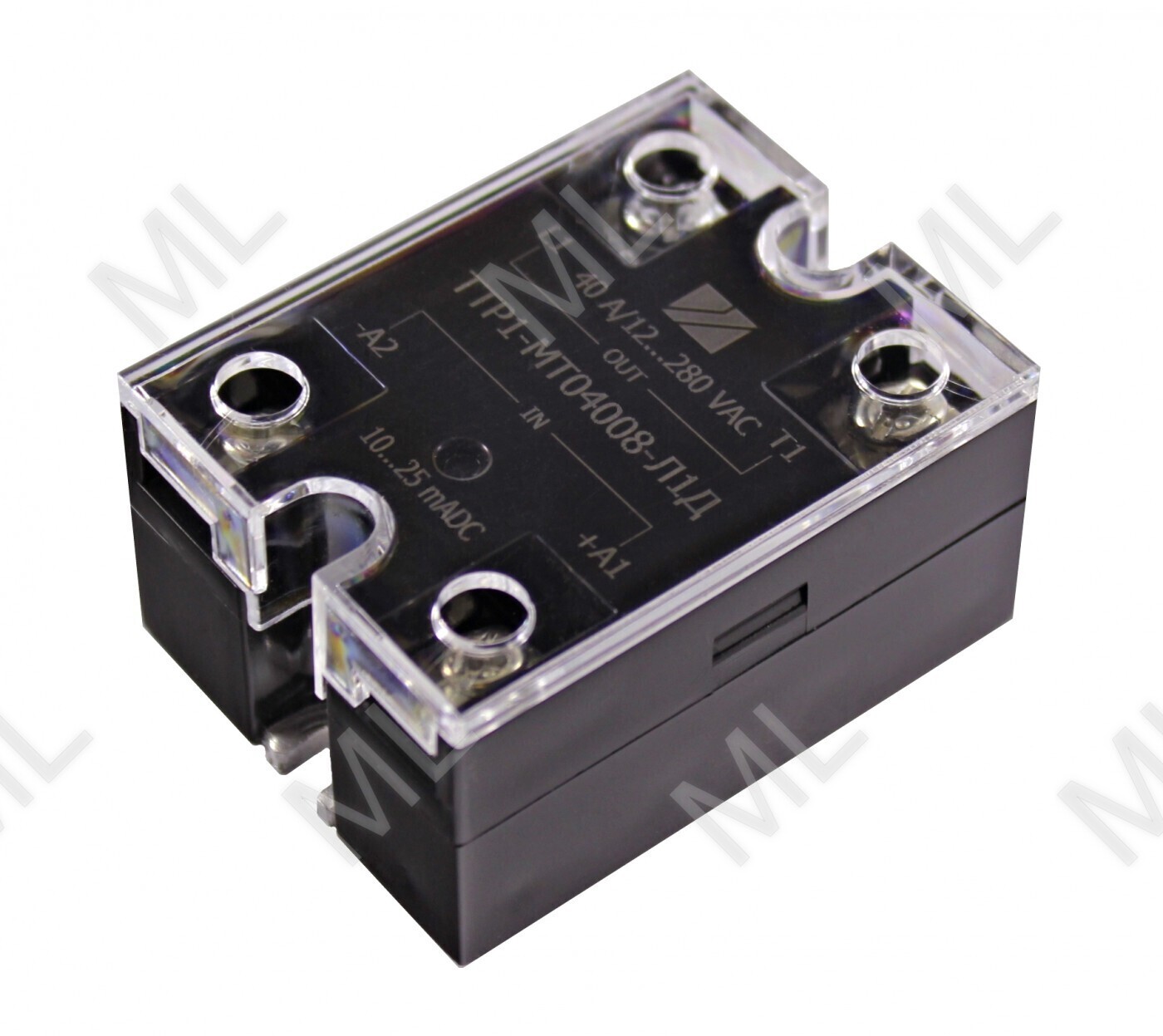

ТТР1-МТ01008-Л1Д

Однофазное твердотельное реле 10А переменного тока с коммутацией при переходе фазы через "0"

Производитель: Протон импульс

3 225 р.

Кол-воКупить

Управляющий сигнал - 10...25 мА
Коммутация в "нуле" фазы
Максимальный коммутируемый ток 25/40/63/80/100/125А
Реле выполнено в инновационном корпусе, имеет индикацию включения
Защита от перенапряжения по выходу с помощью защитных диодов, варисторов или без защиты
Специальная защитная крышка, защищающая от поражения электрическим током

Входные характеристики

Наименование параметра, единица измерения	10А	25А	40А	63А	80А	100А	125А
Входной сигнал во включенном состоянии, мА	10…25
Входное напряжение в включенном состоянии,В	-7,0…1,6
Время включения, мс(f=50Гц), мс	10
Время выключения, мс(f=50Гц), мс	10

Выходные характеристики

Наименование параметра, единица измерения	10А	25А	40А	63А	80А	100А	125A
Коммутируемое напряжение среднеквадратичное значение,В	12…280			24...510
Максимальное пиковое напряжение,В	±400*			±800*
Ток утечки на выходе, мА	±1
Критическая скорость нарастания выходного напряжения,В/мкс	500
Максимальный коммутируемый ток, среднеквадратичное значение	10	25	40	63	80	100	125
Ударный ток, А	70	180	280	600	800	100	1200
Выходное остаточное напряжение, В	1,5
Тепловое сопротивление переход-радиатор, °С/Вт	2,2	1,8	0,7	0,6	0,4	0,35	0,25
Ограничено схемой защиты*

Модификации

Наименование	U _ком., B	I _ком., A	Корпус
ТТР1-МТ01008-Л1Д	240	10	Л1
ТТР1-МТ02508-Л1Д	240	25	Л1
ТТР1-МТ04008-Л1Д	240	40	Л1
ТТР1-МТ06312-Л1Д	420	63	Л1
ТТР1-МТ08012-Л1Д	420	80	Л1
ТТР1-МТ10012-Л1Д	420	100	Л1
ТТР1-МТ12512-Л1Д	420	125	Л1

U _ком. — максимальное коммутируемое напряжение, среднеквадратичое значение, B
I _ком. — коммутируемый ток (среднеквадратическое значение), A
